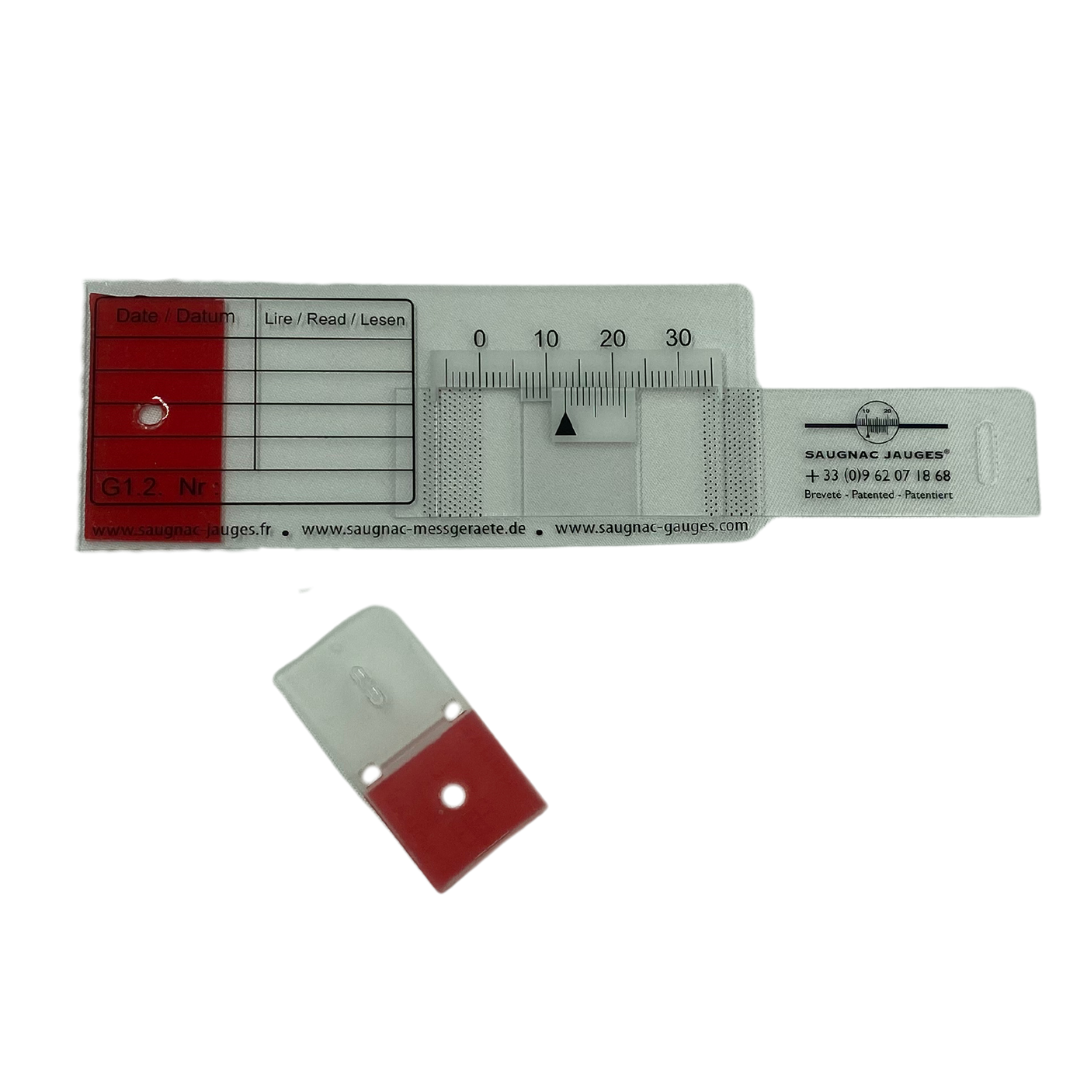

G1.2-Rissmess-Lehre, Rissmonitor - für Innen und Außen - mit QR-Code
G1.2-Rissmess-Lehre, Rissmonitor - für Innen und Außen mit QR-Code
- Für Risse im Innen- und Außenbereich
- Einsatz auf veredelten Strukturen vorgesehen
- Ablesen des Risses mit einer Auflösung von 0,1 mm
- Automatisches Ablesen und Verwalten von Messungen mit der kostenlosen Saugnac App
- Einfache Befestigung mit mitgelieferten Selbstklebern oder Möglichkeit der mechanischen Befestigung
- Möglichkeit der Befestigung in einem Winkel mit der mitgelieferten faltbaren Leiste
- Lieferung in einer Schachtel mit 5 Riss-Messlehren, 1 Stift und einer Gebrauchsanweisung
Technische Daten
Die G1.2-Riss-Messlehre ist identisch mit der G1-Riss-Messlehre, jedoch transparent, um sie auf hochwertigen Untergründen (gepflegte Innenräume, Steinfassaden, …) anzubringen. Sie ist witterungsbeständig.
-
Auflösung 0,1 mm
-
Art der Verfolgung - Verfolgung der Entwicklung auf 1 Achse
-
Art des Risses -Vertikale, horizontale und Eckrisse mit der knickbaren Lasche
-
Verwendung -Innen / Außen: wetterfest und UV-beständig
-
Befestigung -Verklebung mit den mitgelieferten Selbstklebern oder mechanische Befestigung mit Schlagdübeln (separat erhältlich)
-
Bedingungen für die Anbringung mit Selbstklebeband -Verlegetemperatur: 10°C bis 35°C (0°C zulässig*). Wirksame Verklebung von -35°C bis +90°C
*vorhandene Klebestreifen an Lehre und Lasche einige Sekunden in der Hand erwärmen. -
Abmessungen -160 mm x 40 mm x 3 mm (Dicke der Platine = 0,7 mm, Dicke der Zuglasche 0,5 mm)
-
Messbereich -ca. 20 mm (Variation zwischen maximalem und minimalem Maß möglich)
-
Gewicht -4 g
-
Material -Kalandriertes Schlagzäh-PVC mit UV- Schutz
-
Ausdehnungs-koeffizient -7.10-5 m/m/°C
Die obere Teilung ist in mm eingeteilt und geht von 0 bis 30: dies ist die Messskala. Die untere Teilung ist beweglich: dies ist der Nonius im 1/10 mm Abstand (10 Teilungen des Nonius entsprechen 9 mm auf der Messskala).
|
Ablesebeispiel

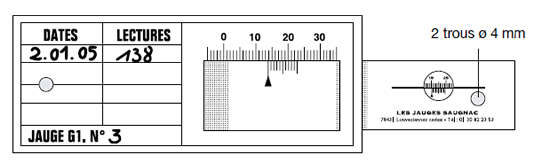

Ablesen eines Messergebnisses mit Dezimalzahl (Beispiel: G1-Riss-Messlehre. Nr. 3):Die Markierung  des Nonius befindet sich zwischen zwei Einteilungen der Messskala. Beispiel: zwischen 13 und 14.a) Ablesen der mm:
Die Anzahl der mm entspricht der Einteilung links von der Markierung des Nonius: 13 mm im konkreten Fall.b) Ablesen der Dezimalzahl:
Suchen nach einem Strich des Nonius, der genau gegenüber einem Strich der Messskala liegt. Im konkreten Fall der Lehre Nr. 3, liegt die Einteilung 8 des Nonius genau gegenüber der Einteilung 21 der Messskala. Das bedeutet, dass als Dezimalzahm 8/10 mm abgelesen werden. Somit liest man 138/10 mm. |
 |
