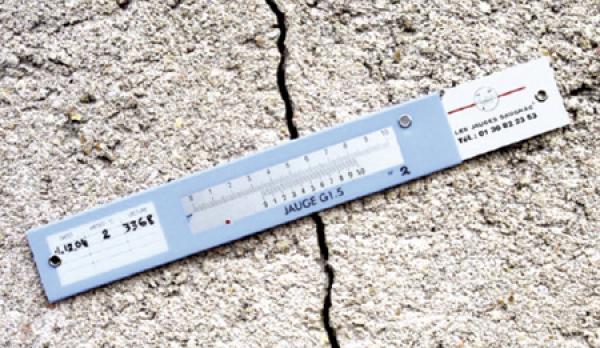

Rissmonitor G1.5-Rissmesslehre
Die G1.5-Messlehre ist ein Präzisionsinstrument zur Verfolgung und Überwachung von Rissbreitenentwicklungen. Die Besonderheiten der Lehre sind das Carbon-Design und die Auflösung von 0,02 mm
Carbon bietet zwei wesentliche Vorteile:
- einen sehr niedrigen Ausdehnungskoeffizienten (3,5 × 10-⁶), wodurch Temperatureinflüsse auf die Messung nahezu ausgeschlossen sind
- ein rostfreies Material, das eine lange Lebensdauer gewährleistet
Dank der Bauweise ist die G1.5-Messlehre wiederverwendbar. Die hohe Auflösung von 0,02 mm ermöglicht eine äußerst präzise Überwachung von Bewegungen. Die Ablesung erfolgt nach dem Nonius-Prinzip, wie bei allen Messlehren der G1-Familie.

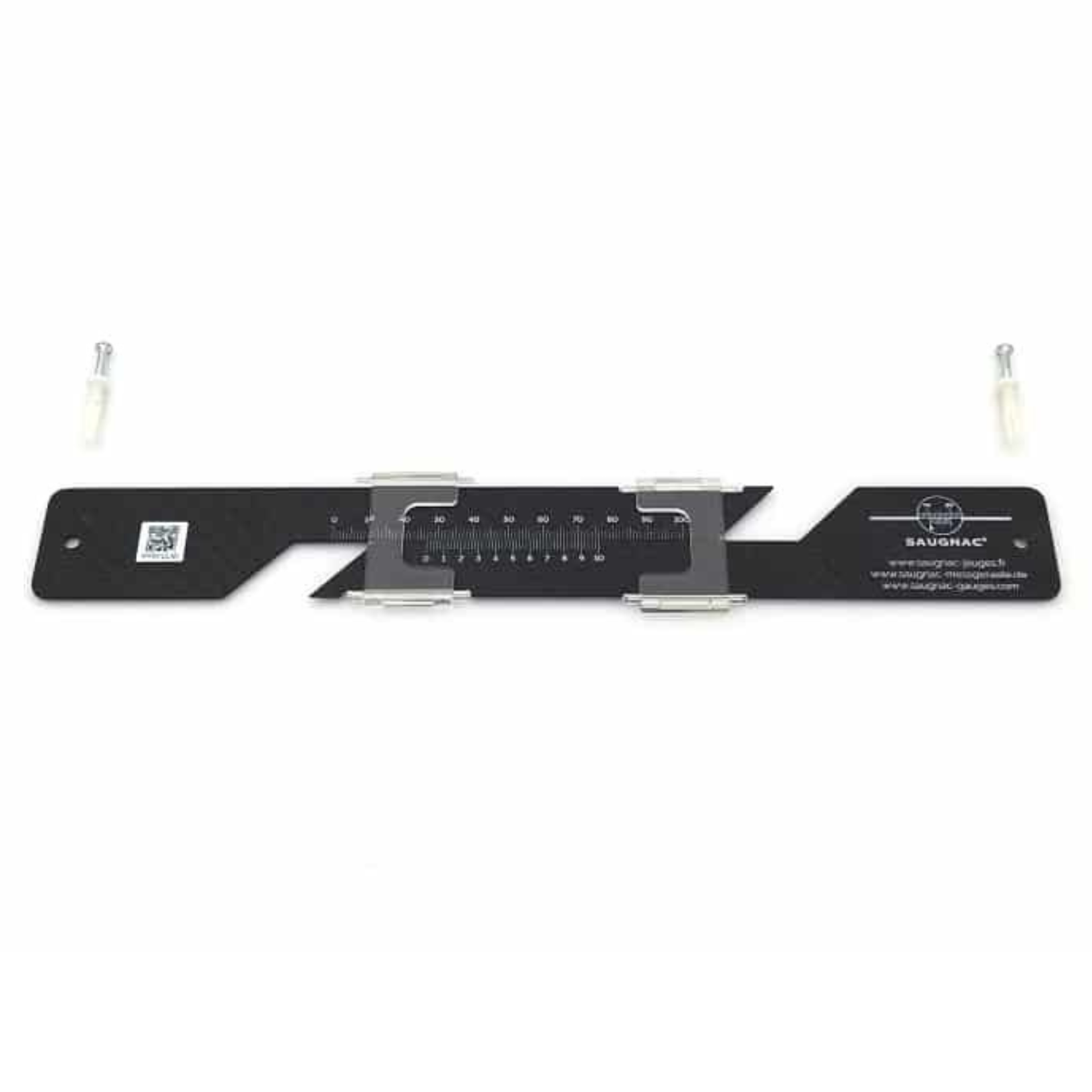

Die Messlehre besteht aus zwei Carbonlinealen, die in Nylon-Schiebern PA12 gleiten. Nylon ist ein Polyamid mit hervorragender Formbeständigkeit und hoher Witterungsbeständigkeit. Die Beschriftungen werden im Tampondruckverfahren hergestellt und sind UV-unempfindlich.

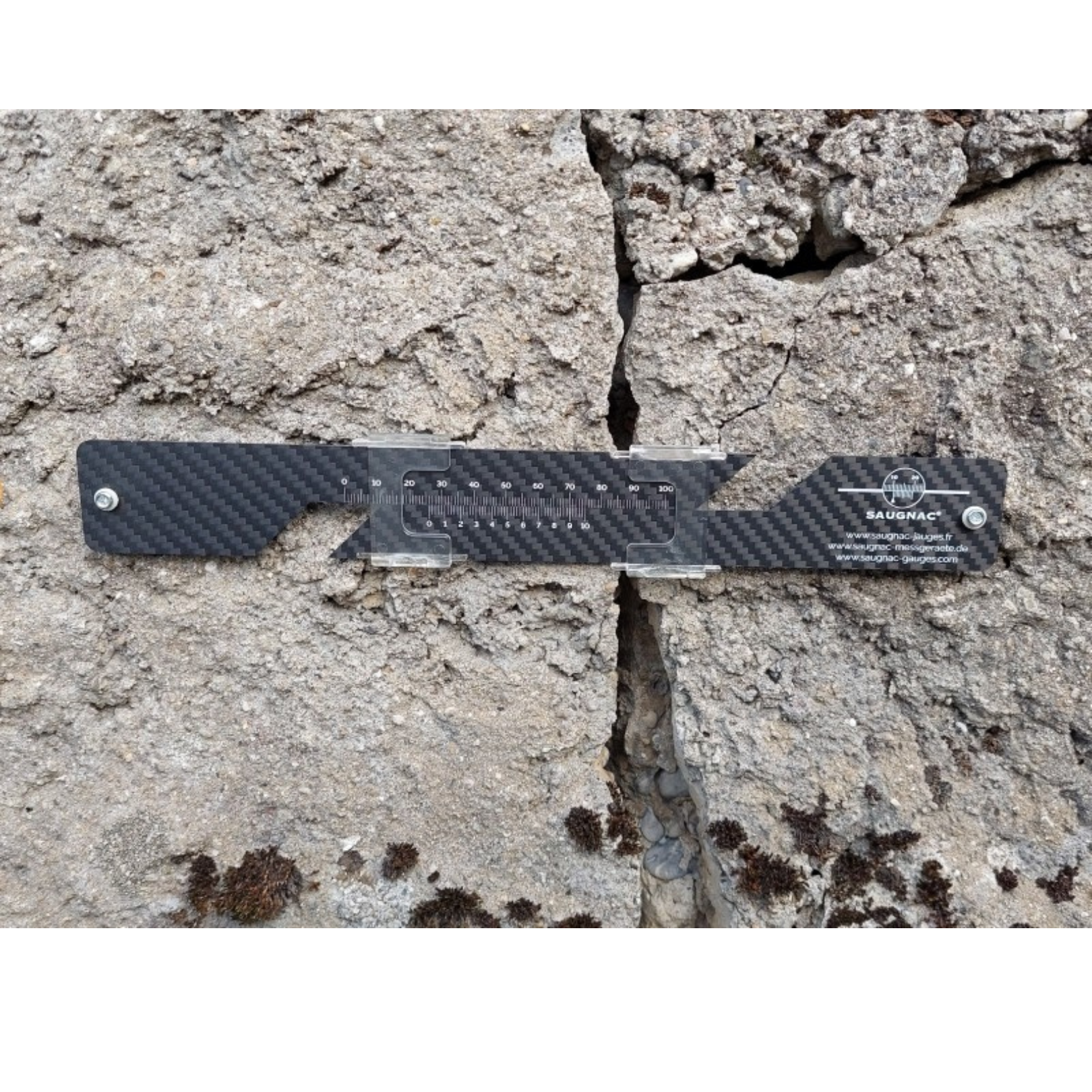

Die G1.5-Lehre wird mit Schlagdübeln für eine mechanische Befestigung geliefert. Die Lehre verfügt über zwei 4-mm-Löcher, um die Fixierung durchzuführen. Die Befestigung erfolgt durch eine Durchsteckmontage (die Dübel werden von oben durch die Lehre gesteckt).
Jede G1.5-Messlehre verfügt über eine eindeutige Kennung in Form eines QR-Codes, die eine Nachverfolgung über die kostenlose App unter https://saugnac.app ermöglicht. In der App können Sie Messwerte und Fotos speichern, sie zeitlich anordnen und ihre Entwicklung in Form von Diagrammen anzeigen lassen. Sie können die Messungen auch archivieren, um das Messgerät an einem anderen Standort mit einer neuen Messreihe wieder zu verwenden.
- Messung der Entwicklung der Rissbreite in einer Ebene
- Auflösung von 0,02 mm
- Aus rostfreiem Carbon mit niedrigem Ausdehnungskoeffizienten
- Verfolgung der Messungen mit der mitgelieferten Saugnac-Anwendung

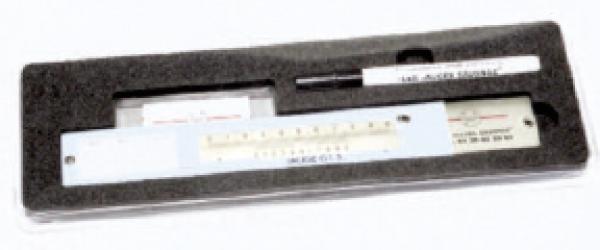

- Geliefert mit einer Lupe zum Ablesen des Nonius und Schlagdübeln zur mechanischen Befestigung (empfohlen)
Technische Daten
-
Auflösung 0,02 mm
-
Art der Verfolgung - Verfolgung der Entwicklung auf 1 Achse
-
Verwendung - Innen / Außen: wetterfest und UV-beständig
-
Befestigung - Mechanische Befestigung mit mitgelieferten Schrauben
-
Abmessungen - 154 mm x 40 mm x 3 mm
-
Maximaler Messbereich - ca. 45 mm (mögliche Schwankung zwischen Maximal und Minimalmessung)
-
Gewicht - 25 g
-
Material Linealleiste: Rostfreies Carbon - Schieber: Nylon PA12
-
• Linearer Ausdehnungskoeffizient - 3,5.10-6 m/m/°C
Lesen Sie mithilfe der mitgelieferten Lupe die Messung ab. Die obere Einteilung, die von 0 bis 100 mm reicht, ist die Messskala. Die untere Einteilung entspricht dem Nonius. Vorgehensweise:
- Suchen Sie die Teilungslinie der Hauptskala direkt links neben dem Nullpunkt des Nonius. Dieser Wert entspricht der Messung in ganzen Millimetern.
- Bestimmen Sie den Strich des Nonius, der mit einem Strich auf der Hauptskala übereinstimmt. Die Position dieses Strichs zeigt die Dezimalstellen an, die zum vorherigen Messwert addiert werden müssen.
Beispiele:
| 1) Ablesen mit genauer Zahl: 34 mm
– Die 0 des Nonius entspricht genau einem Teilstrich der Messskala |
|

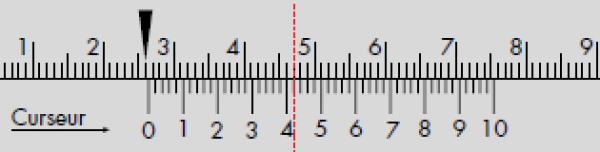

| 2) Ablesung auf 0,02 mm genau: 25,64 mm
– Die 0 des Nonius befindet sich zwischen zwei Millimeterteilungen. Die linke Teilung gibt die ganze Zahl der Millimeter an: 25 mm. |
 |
 |
Die hier angezeigte Kurve entspricht der Kurve des Öffnungsverlaufes eines Risses im Laufe eines Jahres. Die Ursache für einen solchen Verlauf könnte auf eine unzureichende Stabilität des Fundaments auf einem Lehmboden zurückzuführen sein. In diesem Fall liegt der Verlauf zwischen den Monaten Januar und März bei 0,6/10 mm (26,18 abgelesen im Januar minus 26,12 abgelesen im März = 0,6/10 mm). Die G1-Riss-Messlehre, die eine Genauigkeit von 1/10 mm aufweist, kann den Verlauf des Rissverschlusses innerhalb dieses Zeitraumes nicht erkennen. Hier müsste man bis zum Mai zuwarten, um eine Aussage treffen, und einen Verlauf von 1/10 mm ablesen zu können (26,18 abgelesen im Januar minus 26,08 abgelesen im Mai = 1/10 mm). Die G1.5-Riss-Messlehre ist präziser und ermöglicht es daher, innerhalb kürzester Zeit einen Verlauf von 0,6/10 mm, oder 6/100 mm und einen Trend zum Verschluss des Risses zu erkennen. Schlussfolgerung: Die Beobachtungszeit halbiert sich |
