Rissmonitor OUTDOOR 4proof
TOP

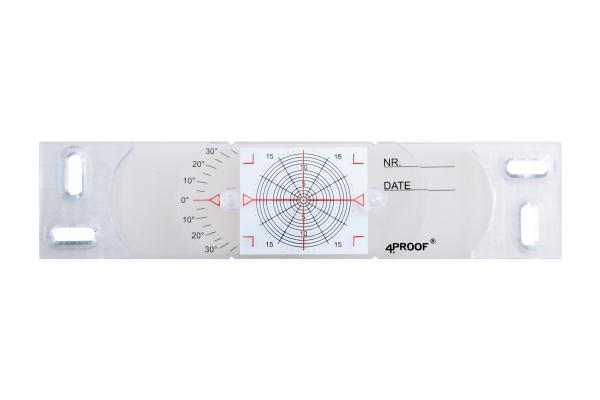

Rissmonitor Wand OUTDOOR 4proof
Mit Arretierung im Nullpunkt (wird nach Montage entfernt)
4Proof Outdoor
1 Gerät - 2 Zahlen Veränderung in Millimeter und Lage in Minuten
Mehr brauchen Sie nicht, um die exakte Lageveränderung zweier Bauteile zueinander anzugeben.
Mehr brauchen Sie nicht, um die exakte Lageveränderung zweier Bauteile zueinander anzugeben.
Wirklich erfolgreiche Neuerungen zeichnen sich nicht durch komplexe und komplizierte Vorgänge aus, sondern durch Vereinfachung für den Anwender.
Der Rissmonitor 4 Proof zeichnet sich durch seine einfache Auswertung aus. Lesen Sie nicht nur die Rissbreitenerweiterung ab, sondern auch die Lageveränderung der beiden überwachten Bauteile. Ebenso können Sie ein Abkippen der Bauteile zueinander (Winkelveränderung)mittels der Gradskala ermitteln und ablesen.
Einmalig ist auch die erstmalige Möglichkeit, einen Rissmonitor zum Einen als dezenten durchsichtigen Monitor zu montieren. Zum Andern mit nur wenigen Handgriffen weiß zu hinterlegen. Vor allem ist diese Möglichkeit der transparenten Montage immer dann von Vorteil, wenn Sie im hochwertigen oder stark frequentierten Bereich tätig sind.
Ebenso haben wir die Montage der Rissmonitore vereinfacht. Jeder Outdoor-Monitor der Firma 4 Proof verfügt über eine Montageariettierung der beiden Hauptteile.
Ebenso wurde ein spezielles "Quickmontageverfahren" durch Anschrauben entwickelt, welches es Ihnen ermöglicht, die Anzeigegeräte schnell, sicher und stabil durch Anbohren zu fixieren.
Natürlich ist der Outdoor auch in Verbindung mit Winkelbeschlägen als Eckmonitor oder Versatzmonitor Boden/Wand - Decke/Wand erhältlich.
Ebenso wurde ein spezielles "Quickmontageverfahren" durch Anschrauben entwickelt, welches es Ihnen ermöglicht, die Anzeigegeräte schnell, sicher und stabil durch Anbohren zu fixieren.
Natürlich ist der Outdoor auch in Verbindung mit Winkelbeschlägen als Eckmonitor oder Versatzmonitor Boden/Wand - Decke/Wand erhältlich.
Lieferumfang:
1 Stück Rissmonitor Outdoor
2 Stück Fixierstifte
2 Stück Fixierstifte
| Rechteckskala | Kreisskala | |
| Ablesen der Bewegung | In Koordinaten | In Millimeter |
| Bestimmung der Verschiebung | 4 Koordinaten nötig | 2 Angaben nötig |
| Max Ableseentfernung | Ca 20 Mtr (Nikon P900) | Ca 45 Mtr (Nikon P900) |
| Vereinfachte Fotodokumentation | Nein | Ja |
| Gradanzeige | Nein | Ja |
| Vereinfachte Diashow Auswertung | Nein | Ja |
Ablesen des Rissmonitors:
Die von uns entwickelte und markenrechtlich geschützte Skala ermöglicht es Ihnen erstmalig, Lageveränderungen exakt in mm anzugeben und die Lage durch die Verwendung der Minutenskala auf dem Rissmonitor exakt anzugeben.
Der rote Messpunkt hat eine Dicke von 0,5 mm, die Kreise von innen nach außen haben einen Abstand von jeweils 1 mm.
Die umlaufenden schwarzen Punkte markieren jeweils eine Minute, wie auf einem analogen Ziffernblatt.
Lieferumfang "Nur Rissmonitor"
Der rote Messpunkt hat eine Dicke von 0,5 mm, die Kreise von innen nach außen haben einen Abstand von jeweils 1 mm.
Die umlaufenden schwarzen Punkte markieren jeweils eine Minute, wie auf einem analogen Ziffernblatt.

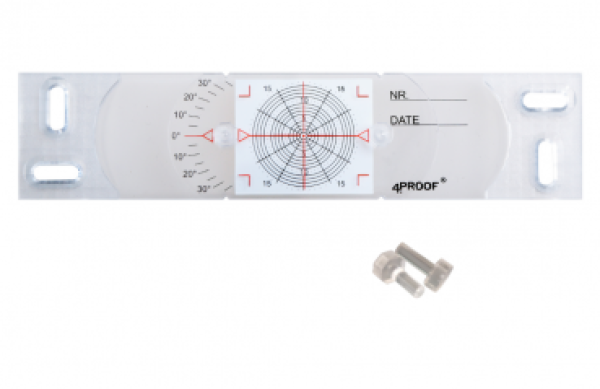

Lieferumfang "Nur Rissmonitor"
- Rissmonitor 2tlg mit Rechteckskala
- 2 Stück Fixierstifte
Lieferumfang "Glatte Flächen"
- Rissmonitor 2tlg mit Rechteckskala
- 2 Stück Fixierstifte
- 1 Pack Delo Duopox 2-Komponentenkleber incl. Spatel und Mischpalette
- Der Epoxydharzkleber ist sehr gut für glatte, sowie leicht strukturierte Oberflächen geeignet.
Lieferumfang "Grobe Flächen"
- Rissmonitor 2tlg mit Rechteckskala
- 2 Stück Fixierstifte
- 1 Pack Epoxyknete (ausreichend für die Befestigung von 2 - 3 Rissmonitoren)
- Sollten Sie die Rissmonitore auf groben und ungleichmäßigen Untergründen, sowie an Rissen mit Versatz anbringen,empfehlen wir Ihnen unsere Epoxydharzknete. Diese kann nach dem Vermischen fest auf den Untergrund gedrückt und in verschiedenen Höhen angebracht werden. Somit ist auch ein Höhenausgleich möglich.
Lieferumfang "Schrauben"
- Rissmonitor 2tlg mit Rechteckskala
- 2 Stück Fixierstifte
- 4 Stück Schrauben - nichtrostend V2A - für die Montage im Bereich von Holzbauteilen
- 4 Stück Universaldübel - kann auf nahezu jedem Untergrund verwendet werden (als zusätzliche Sicherung für die Montage über Wegen mit Verkehrslast in Verbindung mit der V2A Schraube)
- Anleitung Outdoor Rissmonitor (647.87 KB)
