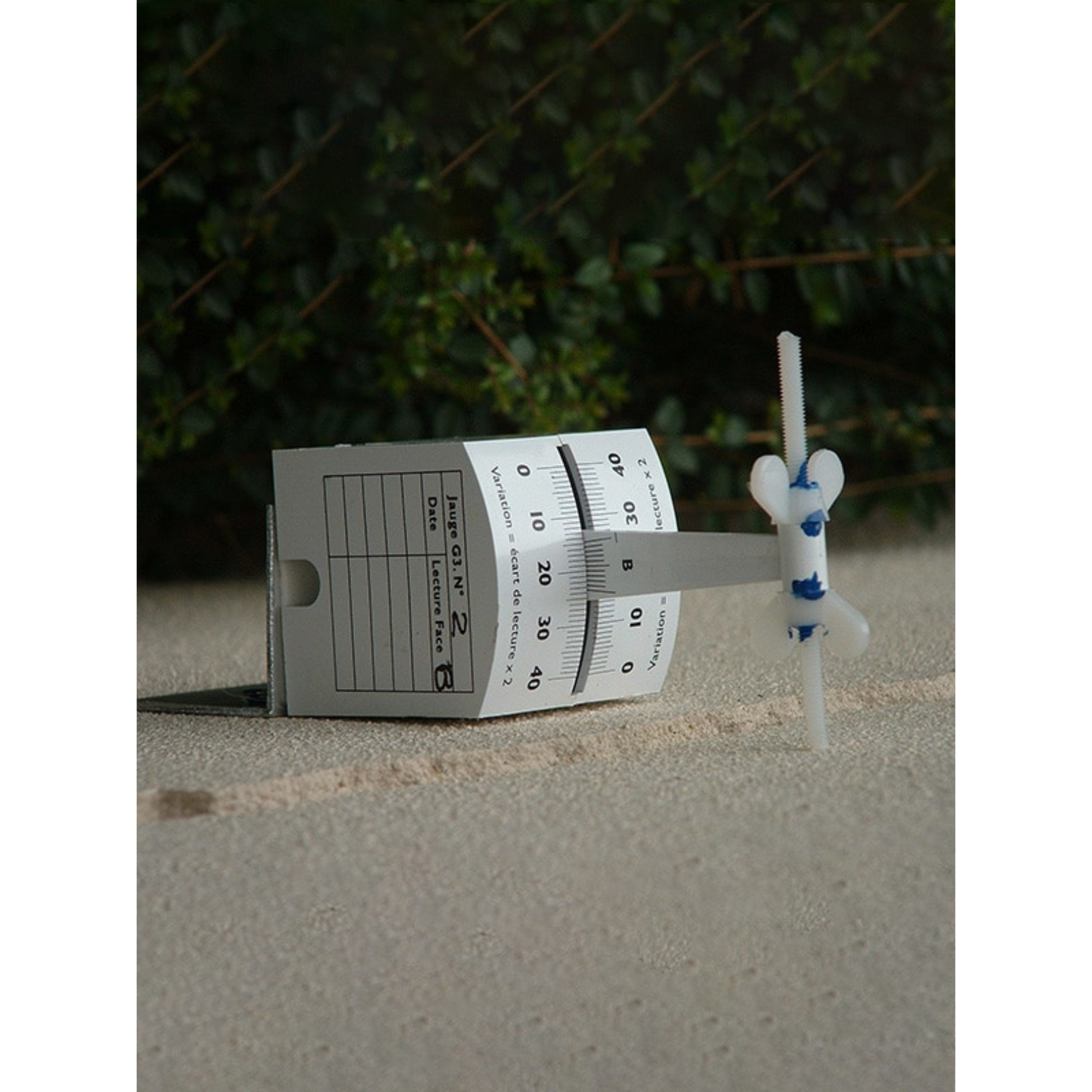

G3-Riss-Messlehre mit QR-Code zur Auswertung per App
- Misst die Entwicklung des horizontalen oder vertikalen Versatzes zwischen 2 Strukturen.
- Auflösung der Messung auf 1/10 mm entsprechend 2/10 mm Bewegung.
- Befestigung mit den mitgelieferten Klebstoffen (mechanische Befestigung mit Zwischenplatte als Option möglich).
- Optional: Gravierbausatzt zur grafischen Verfolgung der Entwicklung.
-
Auflösung1/10 mm entspricht 2/10 mm Bewegung
-
Art der VerfolgungVerfolgung der Überstand auf 1 Achse
-
Art des RissesVertikaler oder horizontaler Überstand (Versatz zwischen zwei Strukturen), Bruch des Bodenbelags, Absinken einer Decke/eines Balkens/eines Bodens
-
VerwendungnInnen / Außen: wetterfest und UV-beständig
-
BefestigungVerklebung mit den mitgelieferten doppelseitiges Klebeband oder mechanische Befestigung bei Verwendung einer Zwischenplatte (separat erhältlich)
-
Bedingungen für die Anbringung mit SelbstklebebandVerlegetemperatur: zwischen -10°C und 35°C. Wirksame Verklebung von -40°C bis +90°C
-
Länge130mm
-
Breite50mm
-
Dicke50mm
-
Länge des Tasters70mm
-
Maximale Amplitudeca. 35mm (Variation zwischen Maximal- und Minimalmessung möglich)
-
Maximale Versatzca. 50mm (maximaler Versatz zwischen den 2 Elementen)
-
Gewicht40g
-
MaterialABS Lustran H604 weiß mit Anti-UV-Behandlung. Taster aus Aluminium
-
Federkraft40g

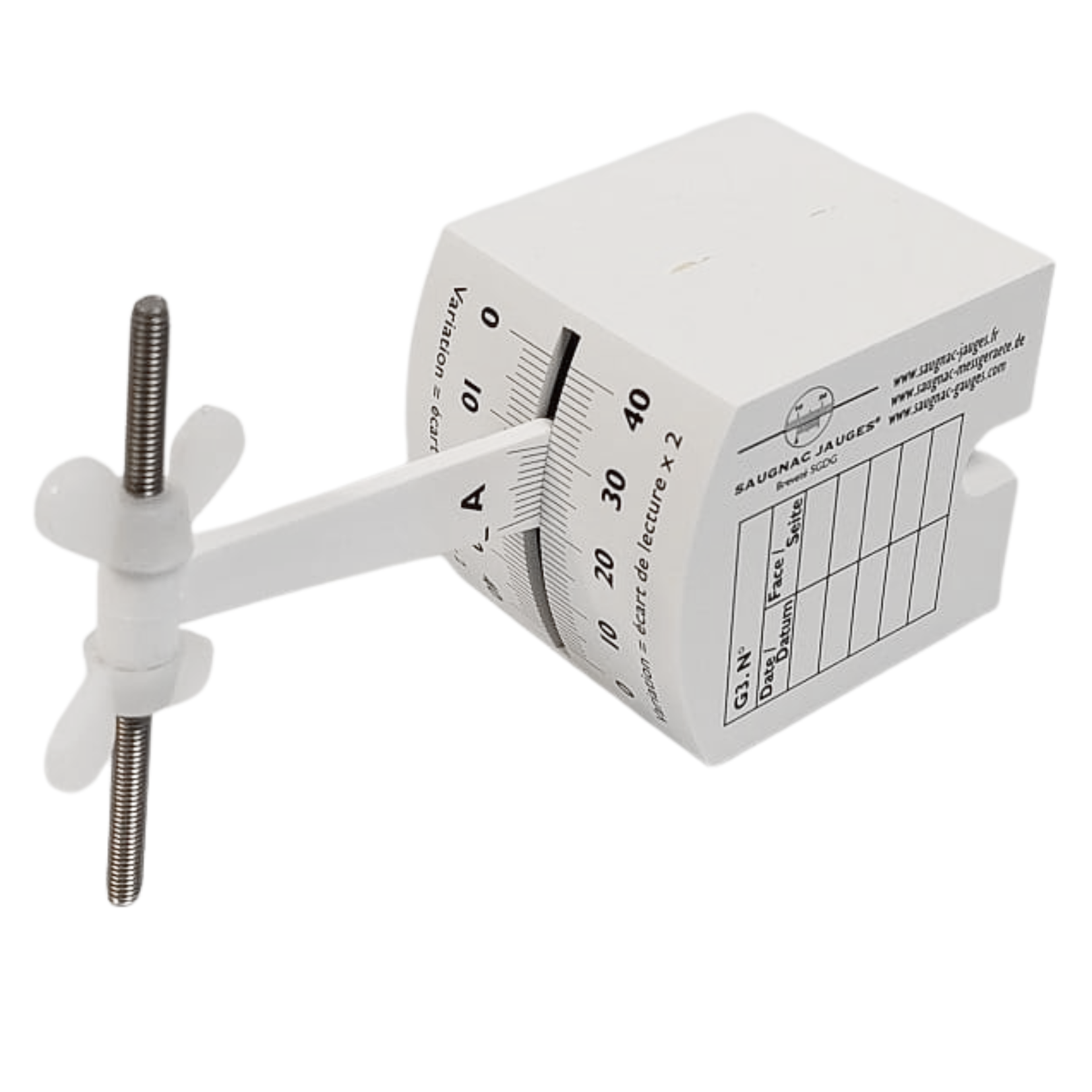

Vorstellung der G3-Riss-Messlehre
Die Riss-Messlehre vom Typ G3 ist zum Messen des Verlaufes eines senkrechten Überstandes, von waagrechten nicht ausgerichteten Risskanten, und allgemein des Verlaufes der Bewegung einer Ebene „Z“ bestimmt, die senkrecht oder parallel zu einer Bezugsebene „X, Y“ steht.

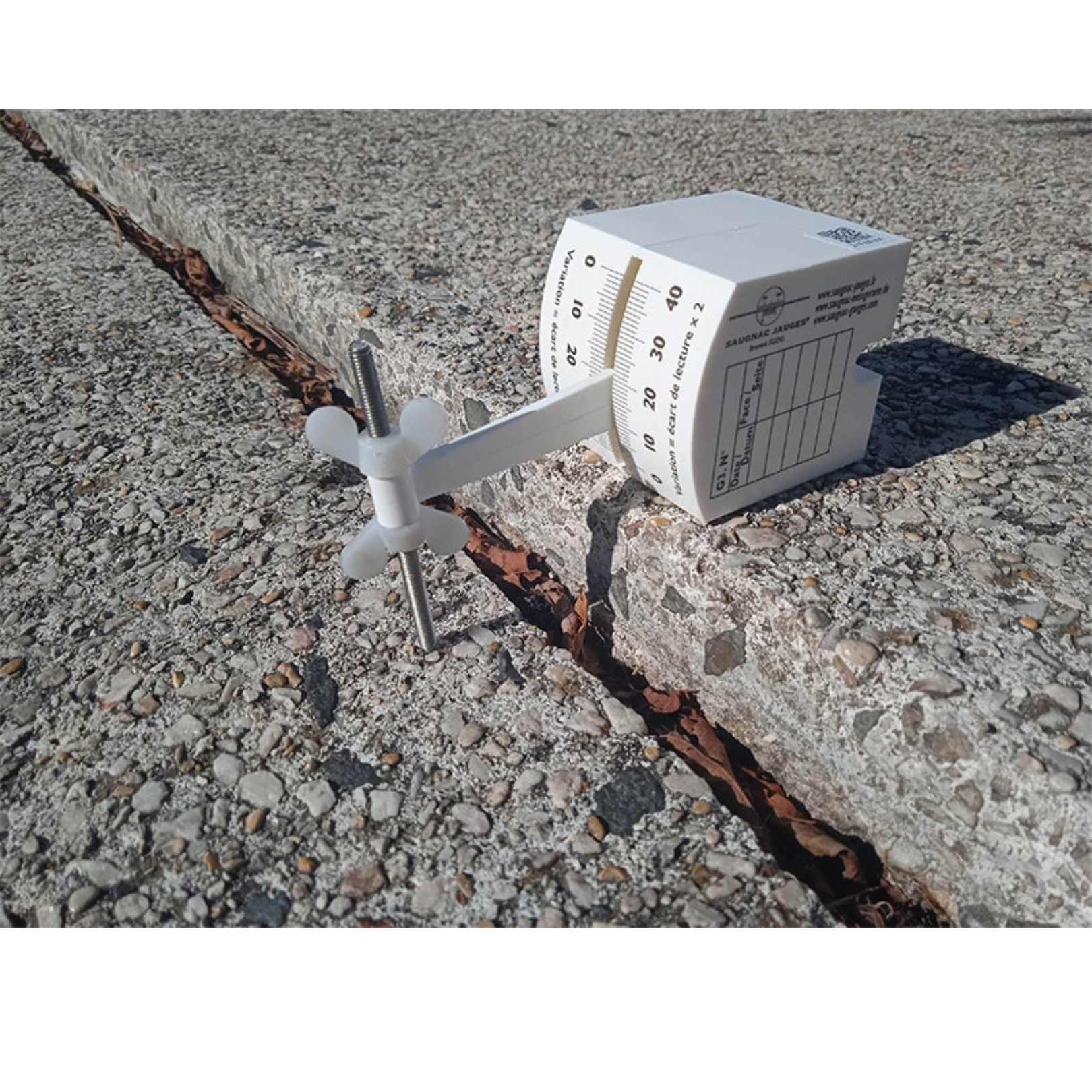

Verfolgung der Entwicklung einer horizontalen Abschrägung: Bruch eines Bodenbelags oder Absenkung einer Decke (A = Struktur, deren Bewegung gemessen werden soll, B = feste Referenzstruktur, d= Abschrägung)
Verfolgung der Entwicklung einer vertikalen Schieflage: Schiefstellung eines Pfeilers oder Abrutschen einer Struktur (A = Struktur, deren Bewegung gemessen werden soll, B = feste Referenzstruktur, d= Schieflage)
Die Messung erfolgt anhand eines Nonius auf 1/10 mm genau.
Die kubische Form ermöglicht die Verwendung des Gerätes in allen Positionen: an Mauerkränzen, an einem senkrechten oder waagrechten Innenwinkel. Die Befestigung erfolgt durch doppelseitiges Klebeband.
A = B: Z-Ebene
C: XY-Ebene
D: Nicht ausgerichtete Kanten
(1) doppelseitiges Klebeband 50 x 50 mm
(2) Aluminium-Taster ø 4 mm, 70 mm lang
Anbringen der G3-Riss-Messlehre
Es gibt zwei Arten der Befestigung:
- Durch Kleben: Die Befestigung erfolgt einfach und schnell durch die mitgelieferten doppelseitiges Klebeband. Das mitgelieferte doppelseitiges Klebeband wird auf eine der fünf verfügbaren Seiten des Würfels aufgetragen, um die Befestigung an die jeweiligen Gegebenheiten und Messungen anpassen zu können. Es werden zwei Selbstklebeetiketten mitgeliefert, die entweder die Wiederverwendung des Messgeräts ermöglichen oder einen Klebefehler ausgleichen.
Damit die Klebung wirksam ist, muss der Untergrund glatt und sauber sein. Bei Bedarf, insbesondere wenn die Oberfläche nicht völlig eben ist und Unebenheiten aufweist, kann die Verklebung mit einem schnell härtenden Epoxidharzkleber verstärkt werden. In diesem Fall ist es auch möglich, den Epoxidkleber direkt auf dem Riss-Messlehre zu verwenden, ohne das Doppelklebeband zu benutzen. - Durch Mechanische Befestigung: Wenn die Strukturfläche unregelmäßig, uneben, feucht oder von schlechter Qualität ist, sollte eine Zwischenplatte verwendet werden (separat erhältlich). Diese Platte wird mechanisch mit Schlagdübeln (im Lieferumfang der Platte enthalten) am Untergrund befestigt und das Riss-Messlehre wird auf diese Platte geklebt. Die Platte wird somit zur Aufnahmestruktur.
A: 2 Schrauben 4/40, B: Zwischenplatte, C: Klebeband, D: J.D
Die Länge des Tasters wird entsprechend der Größe der Schräge angepasst: mögliche Abweichung bis ca. 50mm; darüber hinaus ist eine spezielle Montage vorzusehen, bitte fragen Sie uns, wenn nötig.
Beispielposen:
G3-Riss-Messlehre an der Decke befestigt
G3-Riss-Messlehre mit Zwischenplatte auf unebenem, feuchtem Untergrund aufgestellt
Seitlich angebrachtes G3-Riss-Messlehre zur Messung einer Absenkung
Zum Messen der Veränderung der Rutschung des Kapitells auf der Säule wurden 2 G3-Riss-Messlehren um jeweils 90° versetzt auf der Säule angebracht
Verwendung eines Tasters in einer Länge, die dem Versatz entspricht.
Ausrichten der Basis der Lehre mithilfe von einstellbaren Platten
Wir empfehlen eine Schutzabdeckung durch eine warmgeformte Kunststoffabdeckung oder eine Alu-Abdeckung IP65
1 – Schutzabdeckung aus Kunststoff
Eine halbweiche und durchsichtige Abdeckung von 27 X 13 X 9 cm ist zum Schutz der Riss-Messlehre vor Witterungseinflüssen vorgesehen. Die Abdeckung ist durch ein doppelseitiges Klebeband und Schlagdübel auf der Unterlage befestigt.
Anbringung einer G3-Riss-Messlehre im Außenbereich mit einer durchsichtigen Abdeckung |
Details zur Befestigung mittels Schlagdübel |
Ablesen durch die durchsichtige Abdeckung hindurch |
2- Schutzabdeckung aus Aluminium
Für „verstärkten Schutz“ bieten wir Aluminiumgehäuse der Schutzklasse IP65 in der Größe 175 X 80 X 57 mm als Abdeckungen an.
Das Ablesen erfolgt nach dem Noniusprinzip auf 1/10 mm genau. Man notiert sich den Buchstaben der abgelesenen Seite A oder B, um die Messungen mit derselben Seite im Laufe der Zeit zu vergleichen.
a) Ablesen von mm :
Die Millimeterteilung der Skala links von ꓕ gibt die Messung in ganzen mm an. Im Beispiel wird also gelesen: 12 mm.
b) Ablesen der Dezimalstelle :
Suchen Sie einem Strich auf dem Nonius, der mit einem Strich auf der Messskala übereinstimmt.
Dieser Strich auf dem Nonius zeigt die Zahl an, die 1/10 mm entspricht. In dem Beispiel würde man also lesen: 4/10 mm.
Die Messung entspricht also 12,4 mm.
Aufgrund der Konstruktion der Riss-Messlehre und aus geometrischen Gründen entspricht die Entwicklung des Versatzes der doppelten Differenz zwischen den beiden durchgeführten Messungen.
∆h in mm = (M2 – M1) x 2
Beispiel:
– Messung 1 = 21,3 mm durchgeführt am 12.01.2022.
– Messung 2 = 21,6 mm durchgeführt am 24.04.2022.
– Entwicklung des Versatzes = (21,6 – 21,3) x 2 = 0,3 x 2 = 0,6 mm
Saugnac.app herunterladen
Die völlig kostenlose und uneingeschränkte Saugnac-Webanwendung ist auf dem PC oder Smartphone unter https://saugnac.app verfügbar. Jede G3-Riss-Messlehre ist mit einem QR-Code und einer eindeutigen ID versehen, um die Messungen der Messlehre zuordnen zu können.
Die Anwendung ermöglicht Ihnen:
– die Speicherung der Messungen in Ihrem Kundenbereich
– die Berechnung der Entwicklung von Versatz
– das Abrufen der Temperatur und der Luftfeuchtigkeit über Geolokalisierung
– die Berechnung von Messungen mit der temperaturabhängigen Ausdehnung
– die Zusammenarbeit mehrerer Personen an einem Messgerät
– die Verwaltung von Warnschwellen
– die Zuordnung der Messgeräte nach Orten und ihre Lokalisierung auf einer Karte
– das Herunterladen von Daten im Excel-Format
– die automatische Anzeige von Diagrammen
– das Teilen von Daten mit anderen Personen ohne Konto
– den Zugriff auf die App von PC oder Smartphone
– das Hinzufügen von Messungen ohne Verbindung im Offline-Modus
Hier finden Sie alle Erklärungen zur Funktionsweise der App
