Saugnac.app herunterladen für die Nachverfolgung der Messung

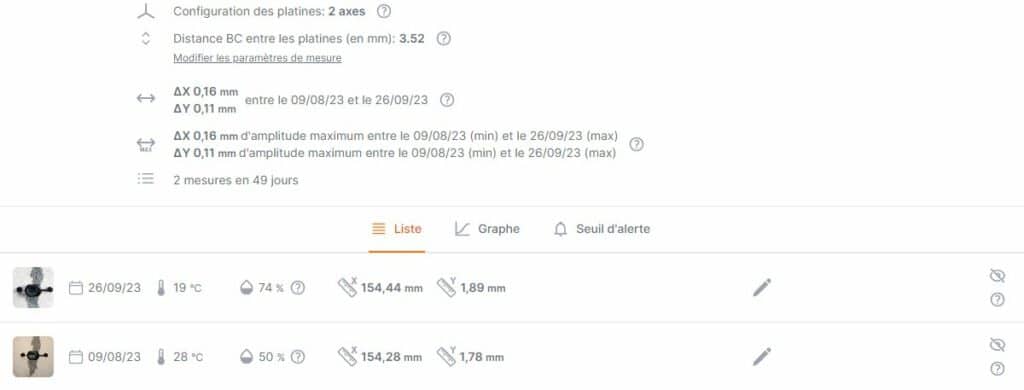

Die kostenlose und uneingeschränkt nutzbare Saugnac-Webanwendung ist für PCs und Smartphones unter https://saugnac.app verfügbar. Dank der eindeutigen Kennung jedes P1E1-Platinenpaars (für 1-achsige Verfolgung) oder jedes P2E1-Platinen-Dreierpaars (für 2-achsige Verfolgung) ist es möglich, die Messungen mit jedem Messpunkt zu verknüpfen. Mit der Anwendung können Sie:

– die Messungen in Ihrem Kundenbereich speichern
– die Temperatur und die Luftfeuchtigkeit dank der Standortbestimmung abrufen
– die Veränderung auf 2 Achsen (X und Y) berechnen
– mit mehreren Personen am selben Messgerät zusammenarbeiten
– Warnschwellen verwalten
– die Messgeräte nach Orten sortieren und auf einer Karte lokalisieren
– Daten im Excel-Format herunterladen
– automatisch Diagramme anzeigen
– die Daten mit anderen Personen ohne Kundenkonto teilen
– von Ihrem PC oder Smartphone aus auf die App zugreifen
– Messungen ohne Verbindung im Offline-Modus hinzufügen

Hier finden Sie alle Erklärungen zur Funktionsweise der App

Wie werden die Platinen befestigt?

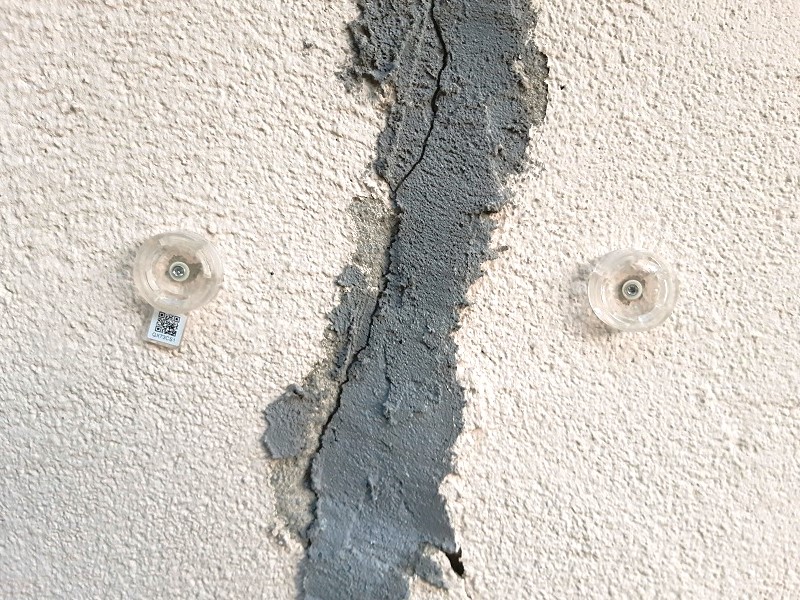

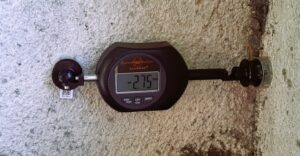

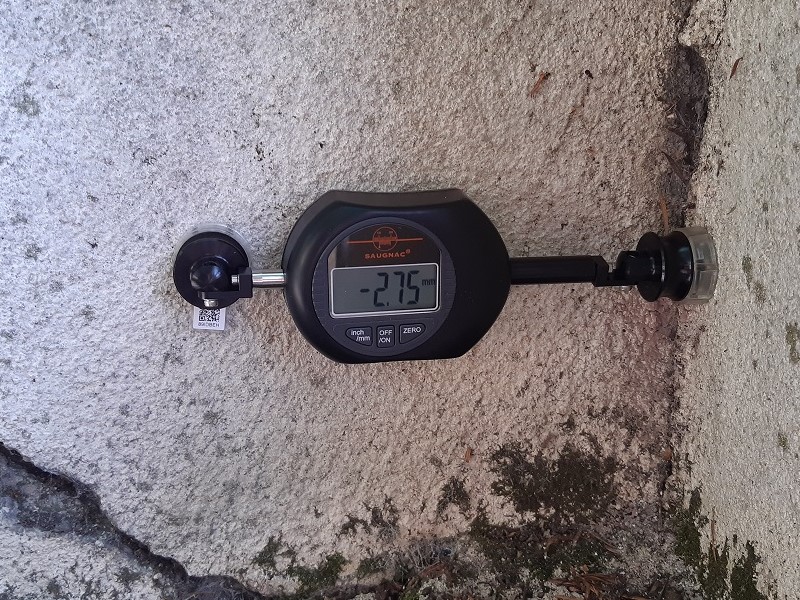

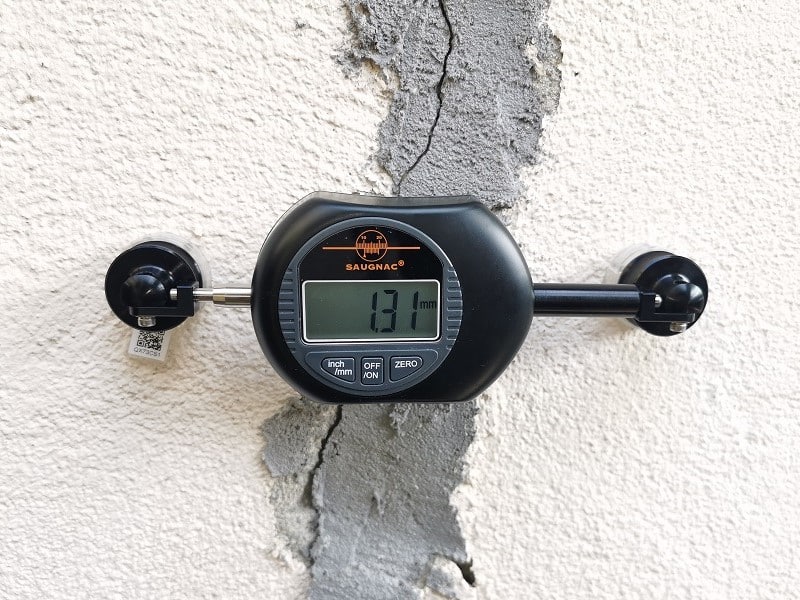

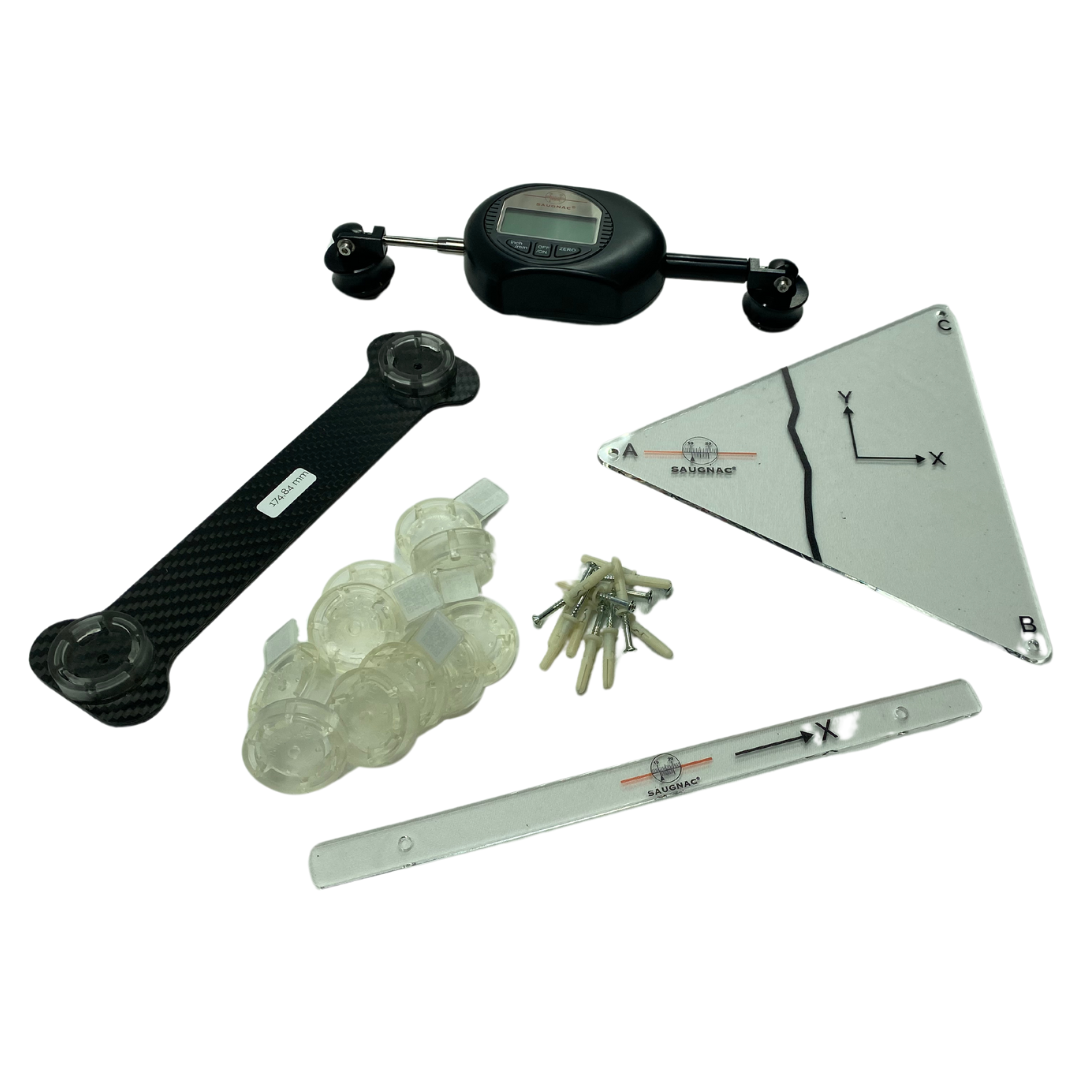

Die Platinen werden auf beiden Seiten des Risses befestigt und ermöglichen so die Platzierung des E1-Rissmessgeräts für die Messung. Die Platinen sind durchsichtig und daher kaum sichtbar. Sie sind weniger als 10 mm dick, was den Platzbedarf reduziert. Das verwendete Material PA12 ist besonders witterungsbeständig (Regen, UV-Strahlung), ohne Schaden zu nehmen.

Die Befestigung erfolgt mechanisch mit den mitgelieferten 4mm-Schlagdübeln. Die Platinen sind in der Mitte mit einem 4 mm Ø Loch versehen. Diese Löcher erleichtern die mechanische Befestigung mit den Schlagdübeln. Bohren Sie Löcher mit 4 mm Durchmesser und einer Tiefe von 30 mm an den Markierungen, die Sie mit der mitgelieferten Schablone erhalten haben.

Der Durchmesser von 4 mm macht es sehr einfach, ein Loch in jeden beliebigen Untergrund zu bohren. Stecken Sie die Schraube durch die Platine in das Loch und schrauben Sie sie mit einem PZ1-Schraubendreher fest.

Es ist auch möglich, die Befestigung über Klebung mit schnell aushärtendem Epoxidharzkleber vorzunehmen. Dieser Kleber ermöglicht eine Befestigung innerhalb von 4 Minuten. Da die endgültige Aushärtung jedoch 2 Stunden dauert, sollten Sie erst nach dieser Zeit die erste Messung durchführen, um sicherzugehen, dass sich die Platinen nicht mehr bewegen. Die Auflösung des E1-Rissmessgerätes liegt im Hundertstelbereich (0,01 mm), daher hängt die Wiederholbarkeit der Hundertstelmessung von der Qualität der Befestigung ab.
