Häufigkeit der Messungen: In der Anwendung konfigurierbar: 4h, 6h, 8h, 12h, 24h
Sendehäufigkeit der Messungen: In der Anwendung konfigurierbar: täglich, alle 2 Tage, alle 3 Tage, wöchentlich
Batterielebensdauer: Zwischen 2 und 7 Jahren, je nach Einstellung der Mess- und Sendehäufigkeit
Betriebstemperatur: Zwischen -30°C und +70°C
Netzabdeckung: LTE-M / Nb-Iot-Kommunikationsmodul für mehrere Betreiber. Empfang in Kellern, Untergeschossen und Parkhäusern möglich
Befestigung: Befestigung an massiven oder hohlen Untergründen mit den mitgelieferten Schrauben. Befestigung über Eck ist mit dem mitgelieferten Gelenk möglich.
Abmessungen: Gehäuse: 10 cm (Länge ohne Kolben) x 9 cm (Breite) x 3,5 cm (Höhe) ,Länge des Gehäuses mit Kolben und Befestigung: 18 cm
Wasserdichtigkeit: IP65
Gewicht: 250g mit Batterie
Garantie: 2 Jahre
Ein smartes Riss-Messgerät, das alles beinhaltet.

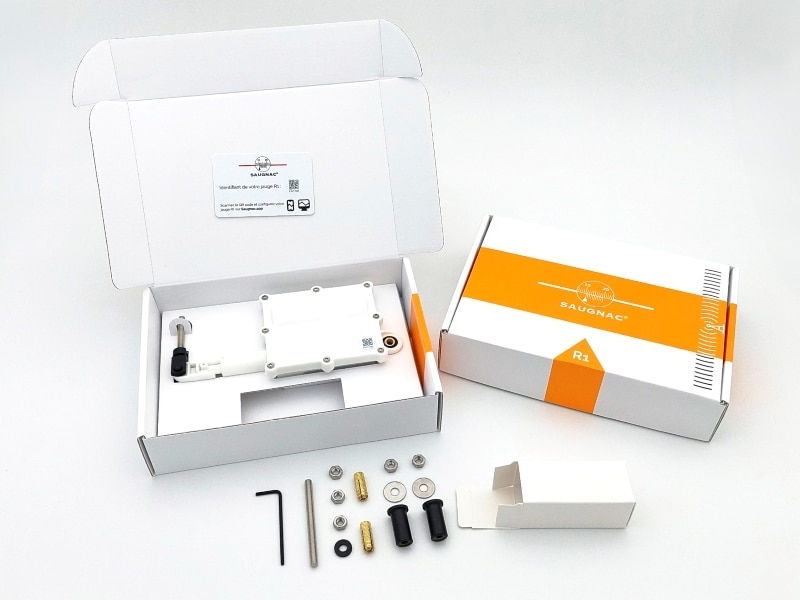

Das R1-Messgerät ist ein IoT (Internet Of Things) verbundenes Riss-Messgerät, mit dem Sie Risse aus der Ferne überwachen können. Das Messgerät wird geliefert mit:
Drei Sensoren: lineare Messung, Temperatur- und Feuchtigkeitssensor
App uneingeschränkt auf Smartphone oder PC verfügbar
Einem Jahresabonnement: Ein Jahresabonnement ist im Lieferumfang des Messgeräts enthalten. Das Abonnement beginnt erst mit dem ersten Einschalten des Messgeräts. Nach Ablauf des Abonnements bleiben die Daten in der App zugänglich.
Befestigungsmaterial für Voll- und Hohlträger sowie für Flach- und Übereckbefestigung: Für die Befestigung sind nur zwei Bohrungen erforderlich, sodass in den meisten Fällen kein zusätzliches Zubehör benötigt wird. Ein spezielles System ermöglicht die Einstellung der Amplitude auf +/- 5mm nach der Montage.
Das Gehäuse wurde besonders klein gehalten und enthält alle Sensoren und das Kommunikationsmodul mit Antenne. Für die Datenübertragung ist kein weiteres Zubehör erforderlich. Für die Konfiguration des Messgerätes R1 sind keine besonderen Computerkenntnisse erforderlich.
Je nach Konfiguration schaltet sich das Messgerät in regelmäßigen Abständen ein, misst die Daten mit den drei eingebauten Sensoren und speichert diese in seinem internen Speicher. Das vernetzte Riss-Messgerät schaltet sich dann entsprechend der eingestellten Sendehäufigkeit ein, um die gespeicherten Daten an die App zu übertragen.
Das R1-Messgerät ist wiederverwendbar. Am Ende einer Messreihe wird das Messgerät ausgeschaltet und in der Transportbox aufbewahrt. Eine „Archivieren“-Funktion in der Anwendung ermöglicht es, das Ende der Überwachung zu bestätigen. Danach kann das Messgerät einfach am neuen Standort wieder installiert und wie beim ersten Einsatz konfiguriert werden. Alle alten Daten bleiben erhalten und sind weiterhin zugänglich.
Netzwerk in Deutschland, Österreich und der Schweiz
Das R1 Messgerät verbindet sich mit dem LTE-M / Nb-IoT Netzwerk. Dabei handelt es sich um ein auf 4G-Antennen basierendes Netzwerk, das speziell für vernetzte Objekte entwickelt wurde, mit einem Protokoll, das eine größere Reichweite in Bezug auf die Entfernung und durch Wände hindurch ermöglicht (man kann im Keller empfangen, wo ein Telefon keinen Empfang hat).
Die Vernetzung ermöglicht die Abdeckung aller europäischen Länder, insbesondere Deutschlands, Österreichs und der Schweiz, sowie der wichtigsten Länder der Welt. Das Abonnement beginnt automatisch bei der ersten Initialisierung des Messgeräts: Solange der Zähler nicht initialisiert ist, wird das Abonnement nicht aktiviert.
Batterielebensdauer von mehr als 7 Jahren möglich
Das Messgerät wird mit einer 3,6 V Batterie geliefert. Unter normalen Einsatzbedingungen und abhängig von den Einstellungen kann die Batterielebensdauer zwischen mehr als 2 Jahren und mehr als 7 Jahren liegen. Die geschätzte Lebensdauer wird bei der Einstellung in der Anwendung angezeigt. Am Ende der Batterielebensdauer wird eine Warnung ausgegeben, die auf einen Batteriewechsel hinweist.
Flexible und im Laufe der Zeit anpassbare Einstellungen
Die Messparameter werden in der Anwendung eingestellt. Folgende Einstellungen sind möglich:
Die Häufigkeit der Messungen: Mögliche Intervalle sind alle 4 Stunden (6 Mal pro Tag), 6 Stunden (4 Mal pro Tag), 8 Stunden (3 Mal pro Tag), 12 Stunden (2 Mal pro Tag), 24 Stunden (1 Mal pro Tag).
Die Sendehäufigkeit der Messungen: Die Messungen können täglich, alle 2 Tage, alle 3 Tage oder wöchentlich übertragen werden.
Die Startzeit: Die erste Messung wird zur festgelegten Zeit durchgeführt.
Es ist z.B. möglich, Messungen 2 Mal täglich mit einer Startzeit um 14 Uhr einzustellen und die Messungen alle 2 Tage zu übertragen. So können Messungen jeden Tag um 14 Uhr und um 2 Uhr (12 Stunden später) durchgeführt und die Daten alle 2 Tage empfangen werden.
Außerdem können die Einstellungen aus der Ferne geändert werden, sodass man zunächst mit einer bestimmten Mess- und Sendehäufigkeit beginnen und diese später bei Bedarf anpassen kann, ohne sich vor Ort begeben zu müssen.
Das R1 Riss-Messgerät wurde so konzipiert, dass es mit nur zwei Löchern sehr einfach zu befestigen ist. Die Einrichtung erfolgt mit wenigen Klicks über ein Smartphone oder einen PC mit Internetzugang. Alle Schritte sind in der mitgelieferten Anleitung detailliert beschrieben:
Fügen Sie das R1 Riss-Messgerät zur Saugnac-App hinzu, indem Sie den QR-Code des R1 Riss-Messgeräts scannen oder die Zeichenfolge unter dem QR-Code eingeben. Wie alle unsere anderen Messgeräte ist auch jedes R1 Riss-Messgerät eindeutig gekennzeichnet.
Einstellungen für die Aktivierung des Messgeräts in der Anwendung festlegen:
Uhrzeit der ersten Messung
Häufigkeit der Messung: alle 4 Stunden (6 Mal pro Tag), 6 Stunden (4 Mal pro Tag), 8 Stunden (3 Mal pro Tag), 12 Stunden (2 Mal pro Tag) oder 24 Stunden (1 Mal pro Tag)
Sendehäufigkeit: täglich, alle 2 Tage, alle 3 Tage oder wöchentlich. Je seltener die Sendehäufigkeit ist, desto länger ist die Akkulaufzeit.
R1-Messgerät durch Drehen des Kolbens einschalten: Mit einer Vierteldrehung öffnet sich der Kolben und schaltet das Messgerät automatisch ein. Das Messgerät schaltet sich ein, verbindet sich mit dem Netzwerk und initialisiert sich. Ein LED-Licht leuchtet auf und zeigt den Status der Geräteeinrichtung an. Nach der Initialisierung geht das Messgerät in den Standby-Modus, bis die eingestellte Zeit für die erste Messung erreicht ist.

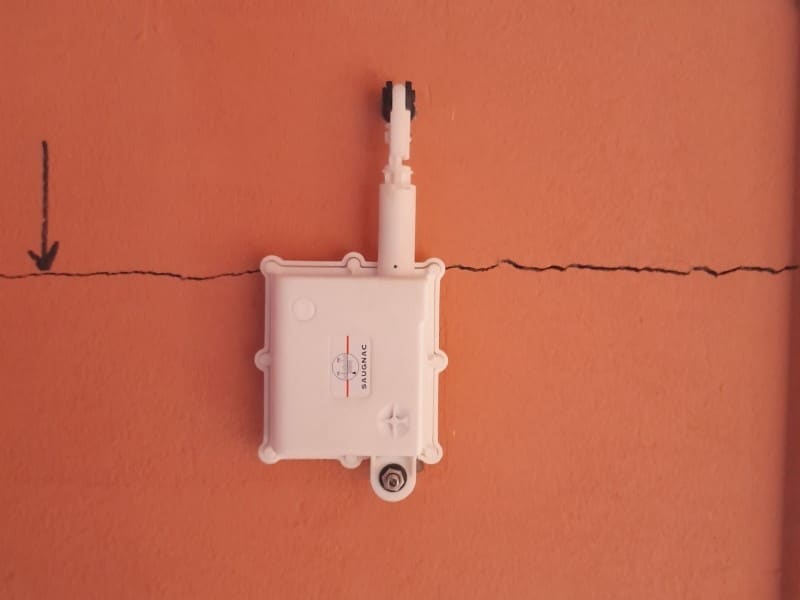

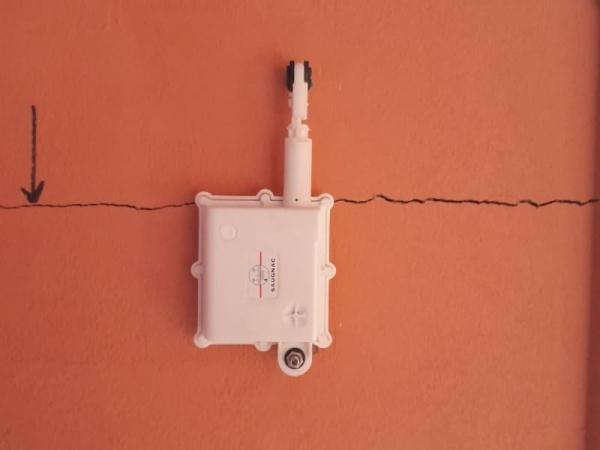

Positionieren Sie das R1 Riss-Messgerät über dem Riss: auf festem Untergrund mit Messingdübeln, auf hohlem Untergrund mit EPDM-Dübeln, in Ecken mit dem mitgelieferten Gelenk.
Befestigung des smarten Rissmonitor
Das R1-Messgerät kann mit dem Kolben nach rechts oder links („spiegelverkehr“ zum Aufkleber) positioniert werden. Das Messgerät wird mit 2 Arten von Dübeln geliefert:
Messingdübel für feste Untergründe, die Bohrungen von Ø 8 mm erfordern Erforderliches Zubehör (nicht im Lieferumfang enthalten) bei Befestigung mit Messingdübeln: Bohrmaschine, 8 mm Bohrer, 3 mm Inbusschlüssel, Torx-Schlüssel T10
EPDM-Hohlraumdübel (auch für Vollmaterial geeignet), die Bohrungen mit einem Durchmesser von 13 mm erfordern. Erforderliches Zubehör (nicht im Lieferumfang enthalten) bei Befestigung mit EPDM-Dübeln: Bohrmaschine, 13 mm Bohrer, 3 mm Inbusschlüssel, Torx-Schlüssel T10
Zwei Gewindestifte werden mitgeliefert:
eine kürzere Schraube, auf die das Gelenk geschraubt wird, das eine klassische oder Übereckbefestigung ermöglicht. Dieses Gelenk wird dann am Kolben befestigt.
eine längere Schraube, die in das Gelenk eingeführt wird, und 2 Muttern zur Befestigung des Gelenks

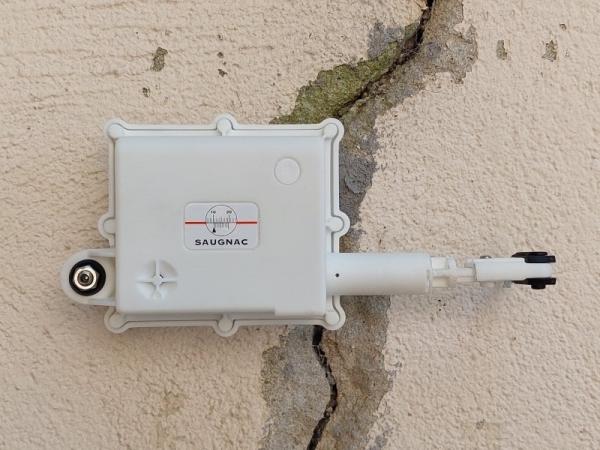

Klassische flache Befestigung
Zur Befestigung des Messgeräts werden Löcher gebohrt, Gewindestifte eingeschraubt, eine Mutter auf den längeren Gewindestift geschraubt und das Gelenk mit Laschen auf den kürzeren Gewindestift geschraubt.
Anschließend wird der Kolben in die Laschen des Gelenks eingeführt und das Ganze mit dem zweiten Teil des Gelenks fest verbunden.
Zuletzt wird das Kugelgelenk des Messgerätes in den zweiten Gewindestift geschoben und mit einer Unterlegscheibe und der zweiten Mutter gesichert.
Um die Einstellung der Messamplitude zu erleichtern, kann der Kolbenkopf um +/- 5 mm verschoben werden.
Der Kolben ist mit einer Markierung versehen. Befindet sich diese Markierung auf Höhe des Gehäuserohres (siehe 2. Foto), beträgt der mögliche Messbereich ca. -7 mm bei einer Schließbewegung und +15 mm bei einer Öffnungsbewegung.

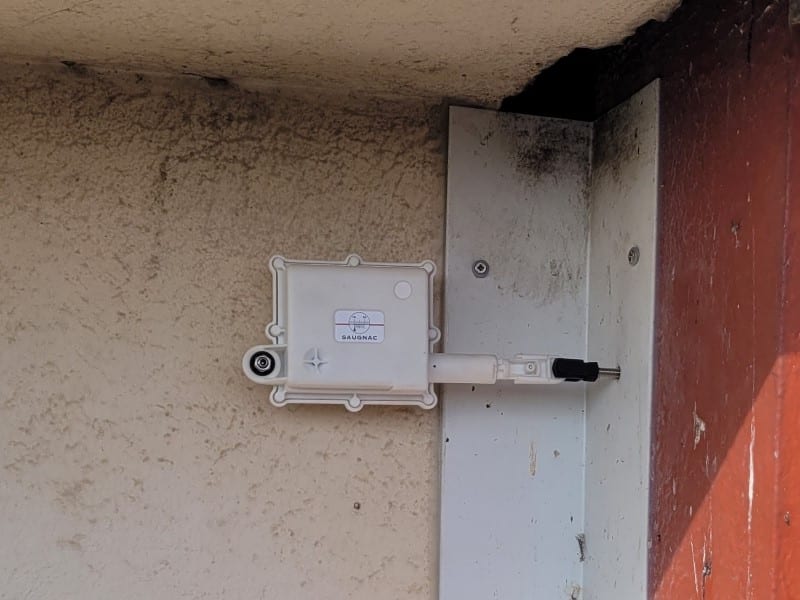

Befestigung im Winkel
Mit dem mitgelieferten Gelenk ist die Befestigung des vernetzten Messgeräts im Winkel sehr einfach und ohne zusätzliches Zubehör möglich:
Befestigung mit Verlängerung
Mit einer zusätzlich erhältlichen Montageverlängerung von 20 cm kann das R1-Messgerät auch in Fällen befestigt werden, in denen der Befestigungsabstand größer als 18 cm und bis zu 32 cm beträgt.
Bitte kontaktieren Sie uns, wenn Sie eine Verlängerung von mehr als 20 cm bis 40 cm benötigen.
Mit dem Scherbewegungs-Set für das R1-Messgerät ist es möglich, mit den im Set enthaltenen Schrauben und einem R1-Messgerät eine Bewegung entlang der Y-Achse aus der Ferne zu verfolgen.
Mit einem klassisch positionierten R1-Messgerät und einem R1-Messgerät mit Scherbewegungs-Set kann so eine Fernüberwachung der Bewegungen auf den Achsen X und Y erfolgen.
Versatzverfolgung aus der Ferne (Z-Bewegung)
Mit dem Versatz-Set für das R1-Messgerät ist es möglich, Bewegungen wie z.B. Versatz oder Verschiebungen in der Z-Achse der Ebene aus der Ferne zu verfolgen. Das Prinzip besteht darin, das R1-Messgerät so zu befestigen, dass die Bewegung auf der Z-Achse gemessen werden kann.
Der mitgelieferte Befestigungswinkel ist 25 cm lang, sodass der entsprechende Platzbedarf eingeplant werden muss.
Das mit dem Messgerät gelieferte Abonnement ist anbieterübergreifend: In Deutschland verbindet sich das Messgerät mit dem Netz der Deutschen Telekom, Vodafone oder O2, in Österreich verbindet sich das Messgerät mit T-Mobile oder A1 Telekom. Außer in Extremfällen ist das Messgerät also immer in der Lage, eine Verbindung herzustellen.Es ist möglich, die Netzabdeckung einer Adresse in Deutschland hier zu überprüfen: gigabitgrundbuch.bund.de bereitgestellt wird.
Für Österreich können Sie diese Seite aufrufen: breitbandatlas.gv.at. Nachdem Sie das Netz (z. B. Telekom) und die 4G-Technologie ausgewählt haben, können Sie eine Adresse in die Suchleiste eingeben, um die Netzabdeckung zu überprüfen.
Bei vorübergehenden Netzwerkproblemen werden die Daten gespeichert und bei der nächsten Messung erneut gesendet.
Das Standard-Abonnement ist 1 Jahr gültig. Nach Ablauf des Abonnements bleiben die alten Daten sichtbar, aber neue Messungen werden nicht mehr übertragen. Vor Ablauf des Abonnements wird der Benutzer per E-Mail benachrichtigt. Das Abonnement kann direkt in der Anwendung durch Zahlung per Kreditkarte oder mit einem Bestellformular auf der Grundlage eines Kostenvoranschlags, der direkt in der Anwendung erstellt wird, verlängert werden. Der Preis für ein 1-Jahres-Abonnement beträgt 49 € zzgl. MwSt.
Alle von den 3 Sensoren gesammelten Daten (Abstand, Temperatur, Luftfeuchtigkeit) sind über die Anwendung https://saugnac.app zugänglich, die auf Smartphones oder PCs verfügbar ist. Es stehen Grafiken zur Verfügung, die direkt als Bild heruntergeladen werden können.
Die Rohdaten können zur weiteren Verarbeitung im Excel-Format heruntergeladen werden.
In der App können Warnmeldungen in Bezug auf das Über- oder Unterschreiten eines Schwellenwertes im Vergleich zur ersten Messung eingerichtet werden. Wird dieser Schwellenwert überschritten, wird automatisch eine E-Mail an den Benutzer gesendet.
Wie kann ich feststellen, ob das R1-Messgerät am Installationsort das Netz empfängt?
Das R1 Riss-Messgerät verwendet das LTE-M / Nb-IoT-Protokoll, das auf den 4G-Antennen der Betreiber basiert. So kann überprüft werden, ob das gewünschte Gebiet von 4G abgedeckt ist, um zu wissen, ob das Messgerät funktionieren wird.
Nachdem Sie das Netz (z. B. Telekom) und die 4G-Technologie ausgewählt haben, können Sie eine Adresse in die Suchleiste eingeben, um die Netzabdeckung zu überprüfen.
Was passiert, wenn das Messgerät keine Verbindung mehr zum Netzwerk herstellen k
